道路车辆―电气电子设备防护等级（IP代码）》IPXXB铰接试指的应用

一、核心应用场景

1. 车辆电气电子设备合规检测

• 检测对象：涵盖车载导航、行车记录仪、车载充电器、发动机控制模块（ECU）、车灯、车载传感器等所有车辆用电气电子设备。

• 检测目的：模拟驾乘人员或维修人员的手指，接触设备外壳开孔、缝隙、接口等部位，验证防护结构能否有效阻挡，避免内部部件暴露引发安全隐患。

• 执行标准：严格遵循 GB/T 30038 中 IPXXB 等级要求，试指需在 10N±1N 轴向力作用下，从各个可能方向（含设备安装后的实际使用角度）插入外壳开口。

2. 车辆零部件研发与生产质检

• 研发阶段：工程师通过试指测试优化设备外壳设计，比如调整安装接口的密封结构、缩小外壳缝隙、优化格栅孔径，适配车辆振动、高低温等特殊使用环境，避免防护失效。

• 生产阶段：零部件厂家对出厂产品抽样检测，用试指快速排查外壳注塑缺陷、装配偏差（如密封件松动、缝隙过大），确保批量产品符合车辆级防护标准，避免装车后出现安全问题。

3. 车辆认证与市场监管

• 产品认证：车辆零部件进入供应链前，需通过 ISO 6469、CCC 等认证，IPXXB 铰接试指检测是关键项目，确认防护等级达标后方可配套整车。

• 市场抽检：监管部门对流通车辆或零部件进行质量抽查，通过试指检测判断产品是否符合标准，杜绝 “虚标防护等级" 的不合格部件装车使用。

二、道路车辆场景专属要求

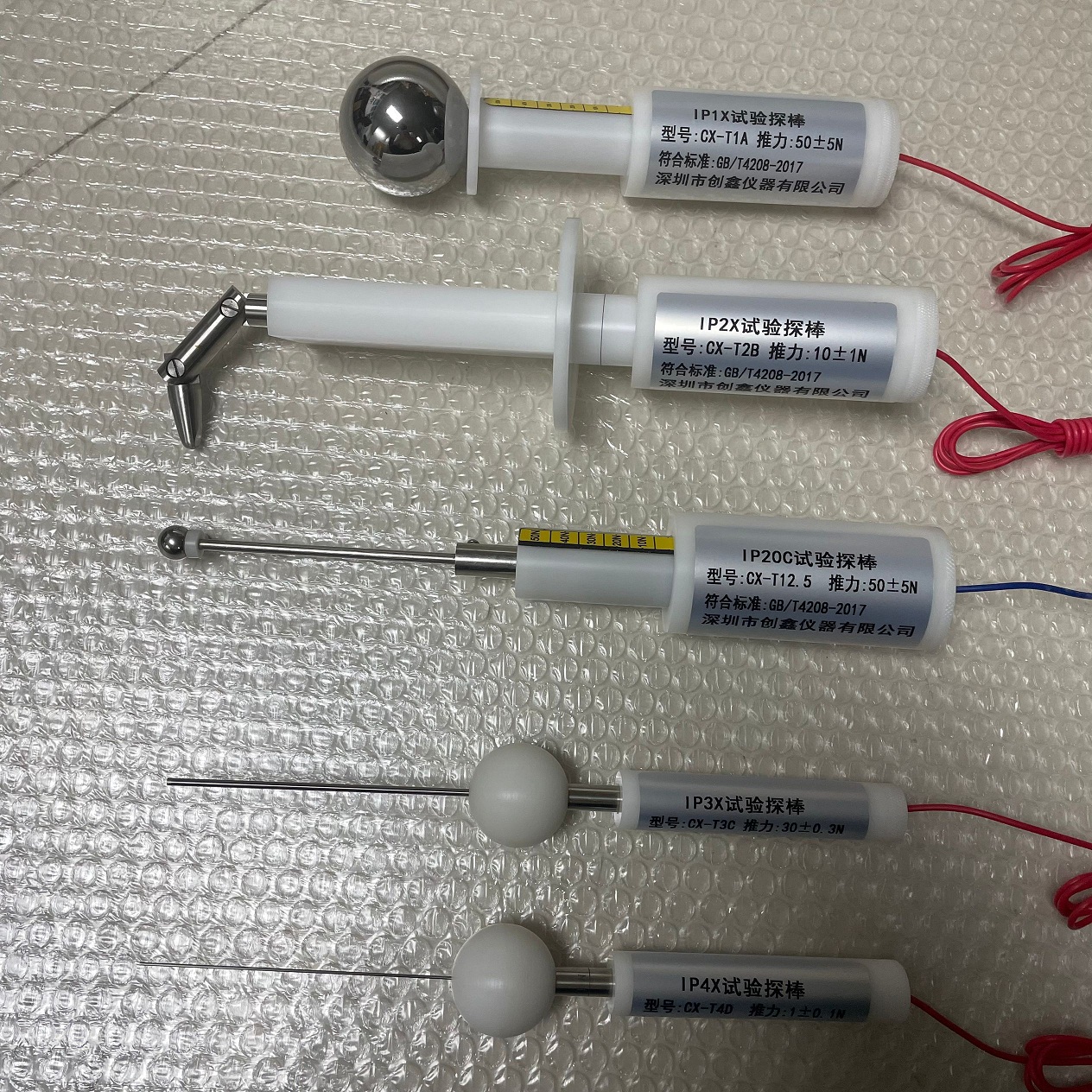

• 试指规格：需符合车辆标准专用规格，直径 12mm±0.1mm，铰接结构可模拟手指弯曲角度（适配车辆设备狭小安装空间），表面光滑无毛刺，避免刮伤设备外壳。

• 施力与环境适配：施力仍为 10N±1N，但需考虑车辆实际工况，测试时可模拟设备安装后的倾斜角度（如垂直、水平、倾斜 30° 等），确保不同安装位置的防护有效性。

• 结果判定：试指无法插入外壳开口，或插入后未接触到内部带电部件、运动部件，且外壳无变形，判定 IPXXB 等级合格；若接触到危险部件或外壳破损，则需整改结构。
