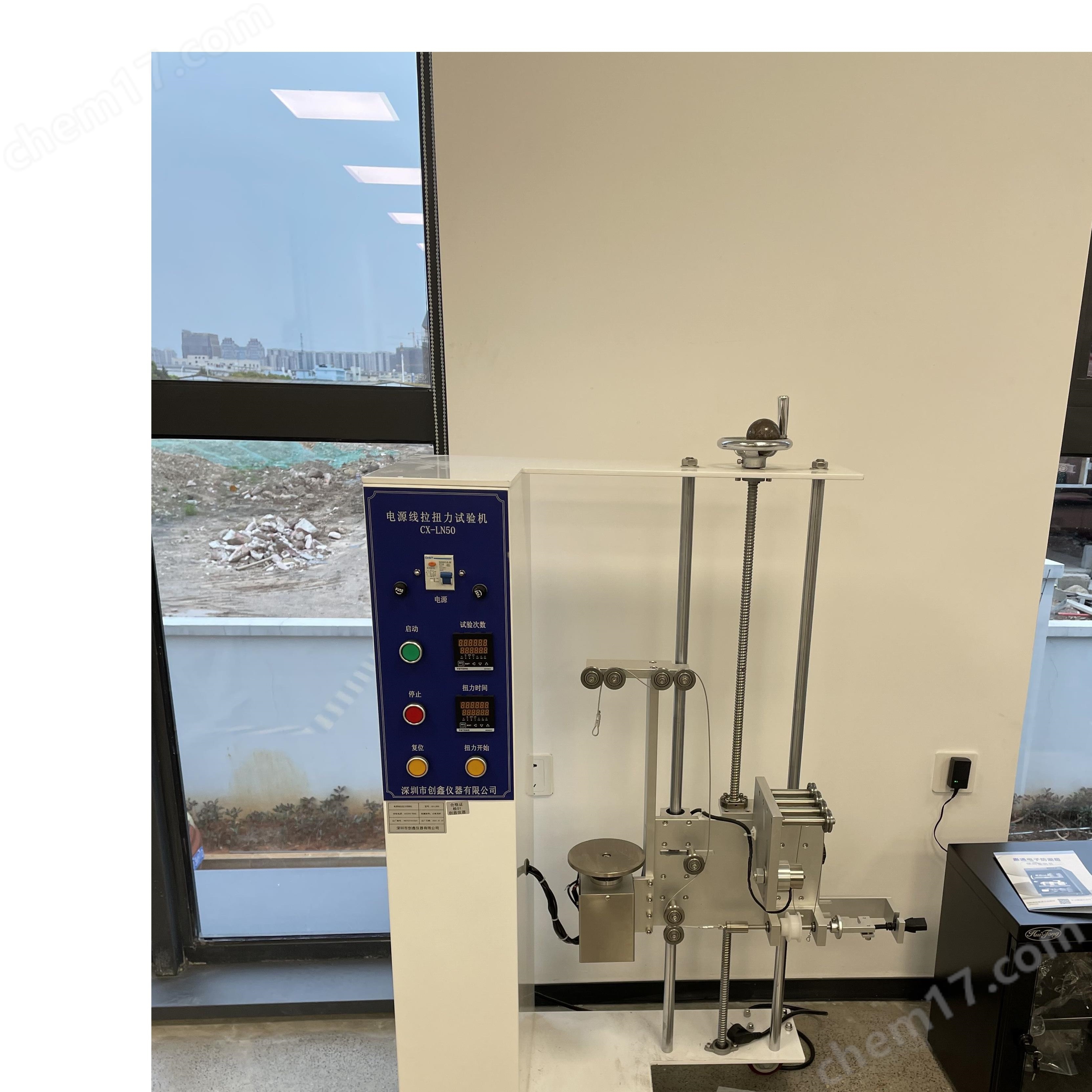

GB4706.1电源线拉扭力试验机

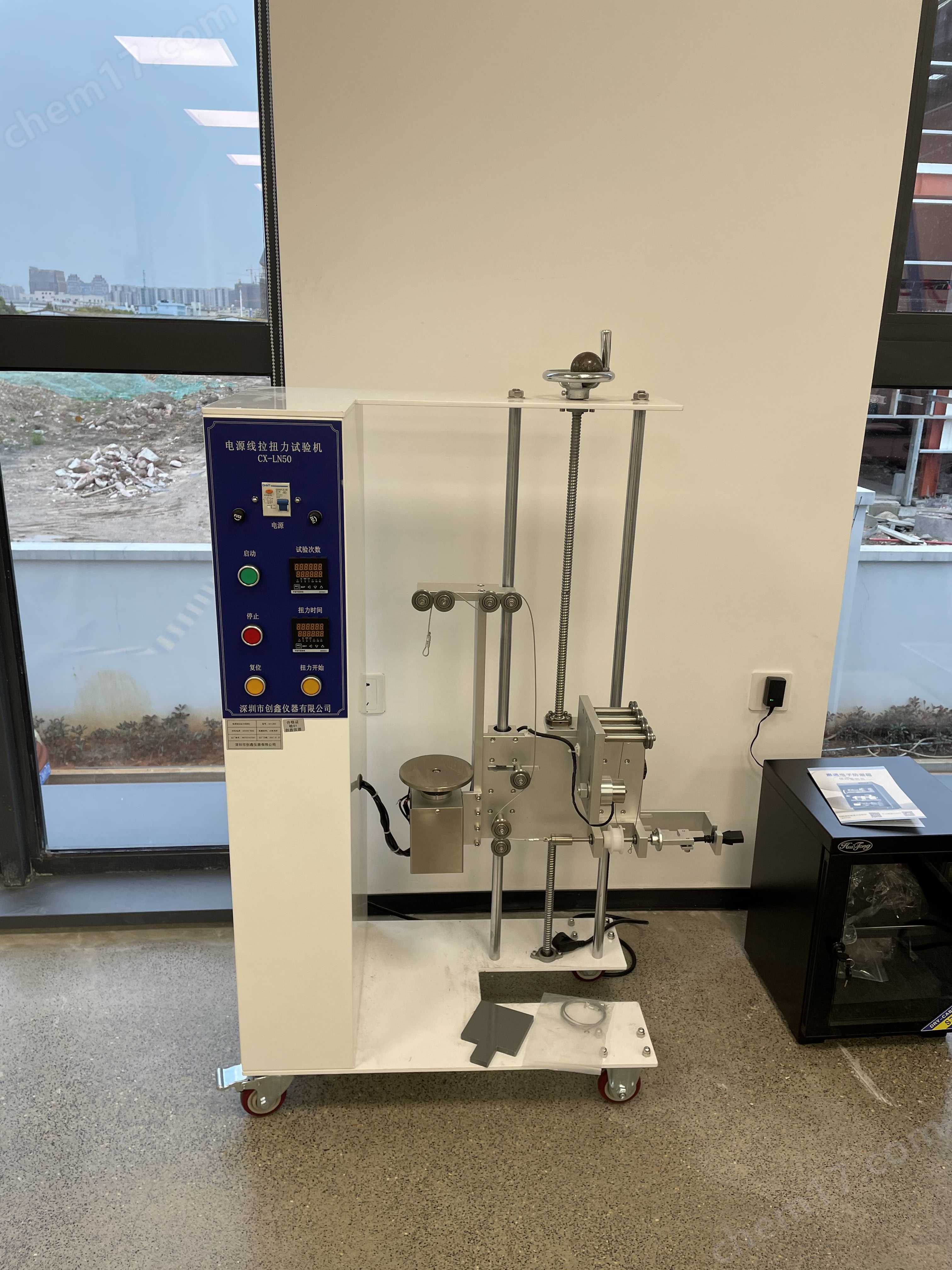

GB4706.1 电源线拉扭力试验机

产品简介：

     依据 GB 4706.1-2024（等同 IEC 60335-1）第 25.15 条款设计的专用设备，核心用于验证家电电源软线接线端夹紧装置的抗拉力与抗扭矩能力，确保软线在使用中不松脱、绝缘无损伤，是家电 3C 认证的测试设备。

核心定位与用途

• 模拟电源线在插拔、拖拽、扭转等场景下的受力，考核软线固定装置的夹持可靠性与接线端子的机械稳固性。

• 适用对象：带电源软线的家用 / 类似用途电器、灯具、电动工具、插头插座等，覆盖洗衣机、冰箱、电磁炉等主流家电。

• 核心目的：通过标准拉力与扭矩施加，验证夹紧装置无松动、导线绝缘无破损、标记位移≤2mm。

工作原理

1. 拉力试验：电机凸轮 / 气缸驱动夹具，以 1 次 / 秒速率平缓施加设定拉力（持续 1s），累计 25 次，模拟反复拖拽受力。

2. 扭矩试验：通过扭力臂 + 砝码组合，在靠近器具处施加设定扭矩并保持 1 分钟，模拟扭转应力。

   核心逻辑：以标准载荷与频次，暴露夹紧装置设计 / 装配缺陷，确保软线与接线端的长期连接安全。

GB4706.1 电源线拉扭力试验机技术参数（主流机型，符合 GB 4706.1-2024）

结构组成

1. 机械加载单元：拉力砝码组（20N/30N 等）、扭力砝码 + 20mm 扭力臂、凸轮 / 气缸驱动机构、Z 型支架（适配大型家电）。

2. 夹具系统：拉力夹具（夹持软线，距出口 20mm 标记）、扭力夹具（靠近器具夹持，保证扭矩同轴）、高度可调平台。

3. 控制与显示：微处理器、触摸 / 按键操作、次数 / 时间预置、自动计数 / 停机、声光报警。

4. 安全保护：过载保护、夹具防脱锁止、紧急停止按钮，防止试样脱落或设备损坏。

标准测试流程（GB 4706.1-2024 第 25.15 条）

1. 试样准备：在电源线距固定装置 20mm 处做标记，牢固安装器具并夹紧软线。

2. 拉力试验：设定拉力值（如 60N）、次数 25 次、频率 1 次 / 秒，启动自动运行。

3. 扭矩试验：切换至扭矩模式，施加对应扭矩（如 0.25Nm），保持 1 分钟。

4. 结果判定：检查夹紧装置无松动、导线绝缘无破损、标记位移≤2mm，无上述缺陷则合格。

选型与操作要点

1. 选型优先级：载荷精度（±2%）＞动作平稳性＞自动化程度，优先选可切换多档位拉力 / 扭矩的机型，适配不同器具分级要求。

2. 操作禁忌：拉力施加需平缓，禁止冲击加载；扭矩施加时确保扭力臂与软线轴线垂直，避免附加弯矩。

3. 常见问题：夹具打滑导致测试失效、砝码精度超差引发误判，需定期校准砝码与夹具夹持力。
